Carrello croquet in filo metallico

Il cliente, esperto nella fabbricazione di articoli sportivi in legno, ci ha richiesto di realizzare una struttura in filo metallico per un carrello da utilizzare per posizionare e spostare il set da gioco per croquet che comprende diverse mazze, bocce e archetti.

Problema

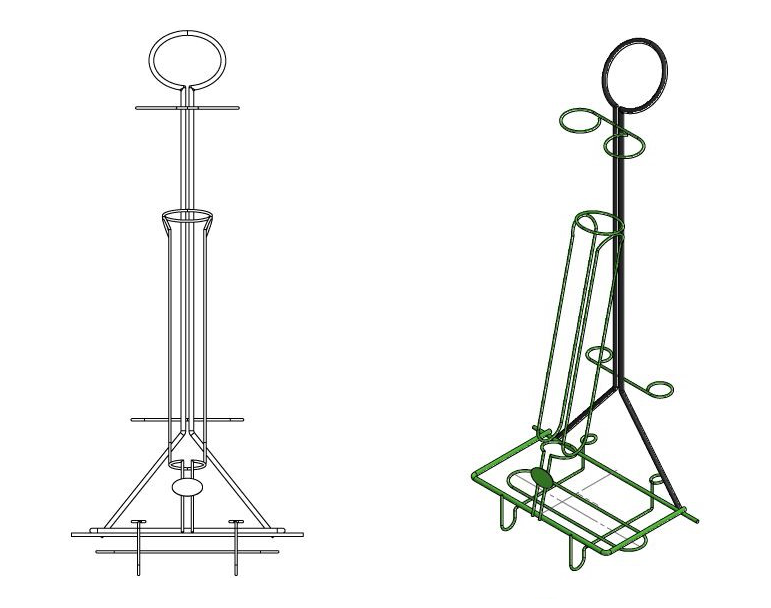

È stato necessario estrapolare dal campione fornitoci dal cliente le quote e apportare in seguito tutte le migliorie tecniche che ne ottimizzassero il processo produttivo, mantenendone invariata l’estetica.

Di fronte ai vincoli costruttivi richiesti dal cliente, come l’inclinazione dello schienale e il posizionamento dei cerchi blocca mazze, il nostro lavoro si è quindi concentrato principalmente sullo studio di molteplici maschere di saldatura e assemblaggio dei diversi settori del carrello.

La sezione più complessa da progettare è stata senza dubbio il sostegno posteriore, in quanto, essendo necessario mantenere l’inclinazione dell’impugnatura del carrello come da campione, non era possibile lavorare con maschera in piano.

Soluzione

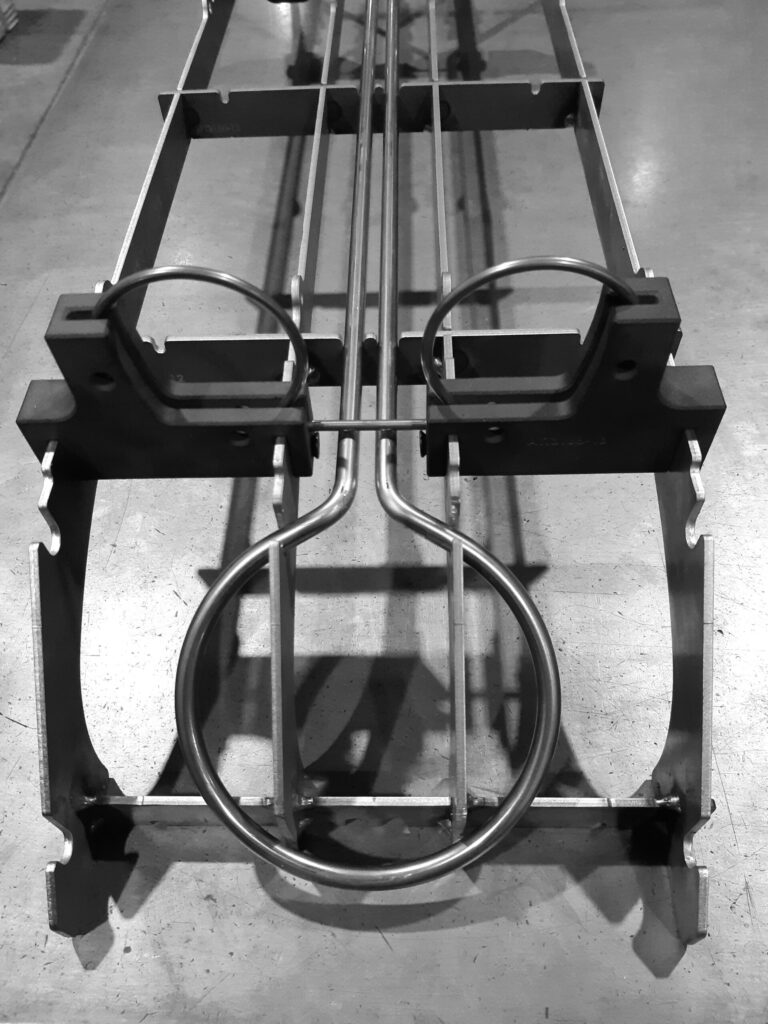

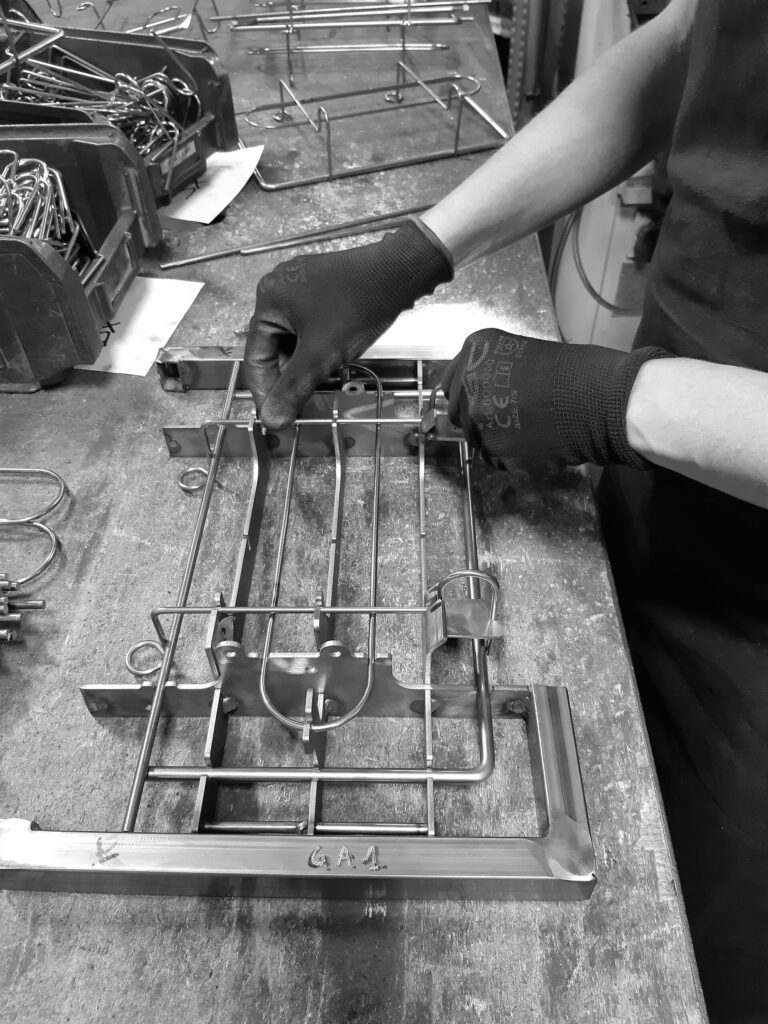

L’ufficio tecnico, in collaborazione con il reparto del taglio laser, ha progettato maschere in lamiera metallica per il corretto posizionamento di ogni parte del carrello durante le operazioni di assemblaggio tramite elettropuntatura.

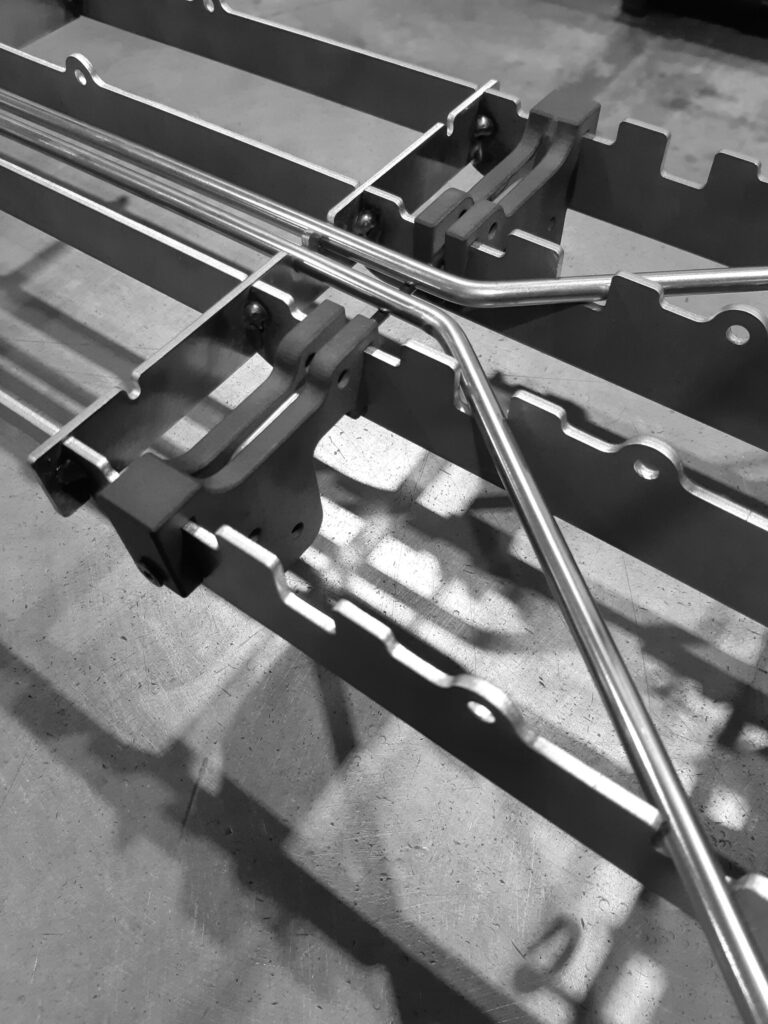

La criticità data dall’inclinazione dell’impugnatura è stata risolta progettando la dima con gli stessi gradi di angolatura del manico.

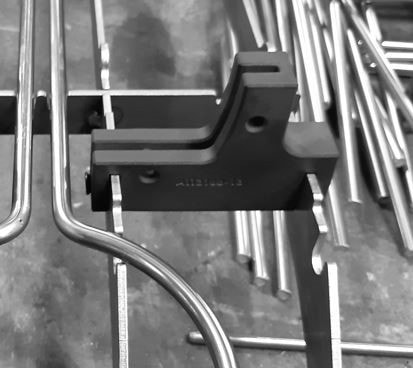

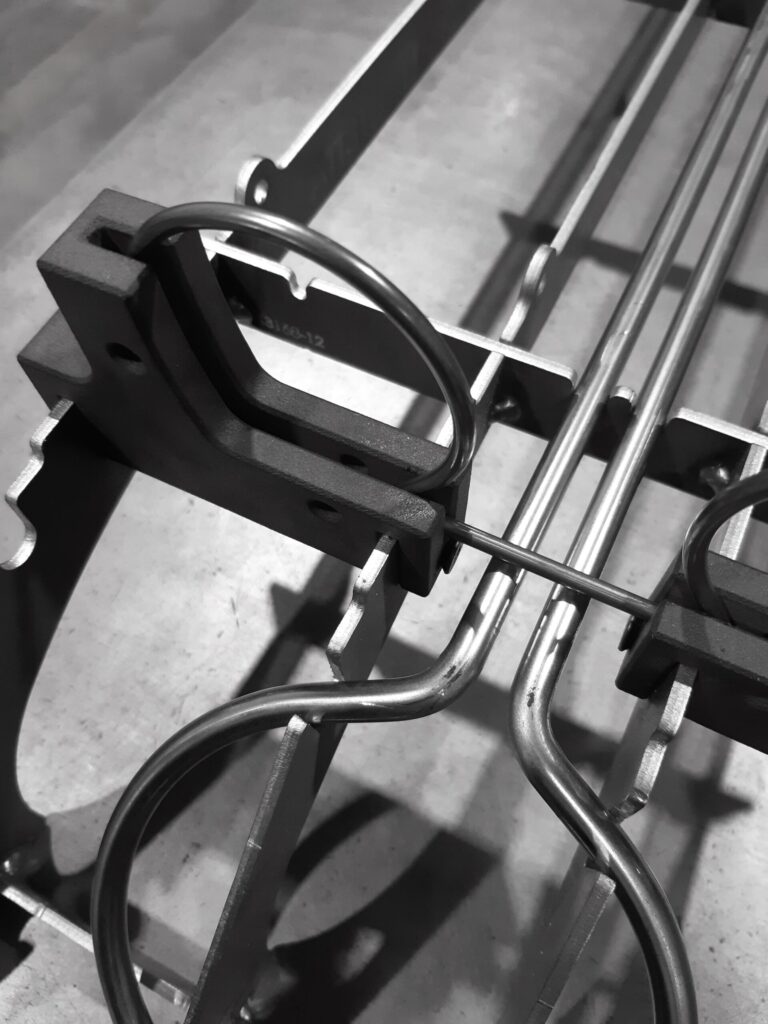

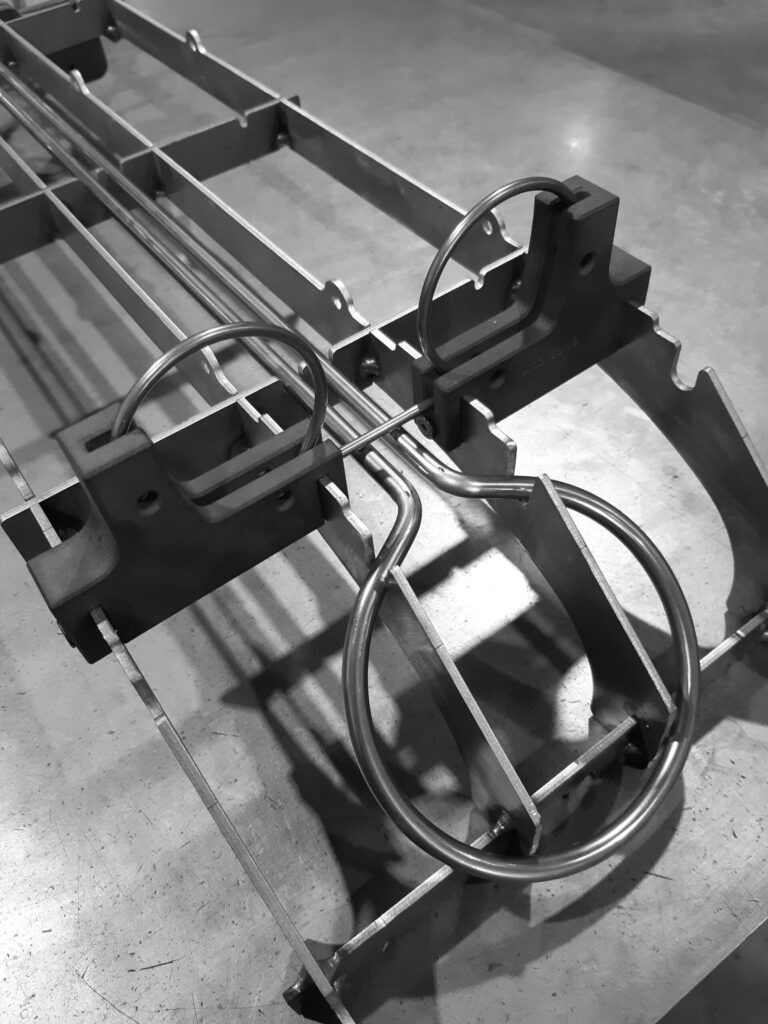

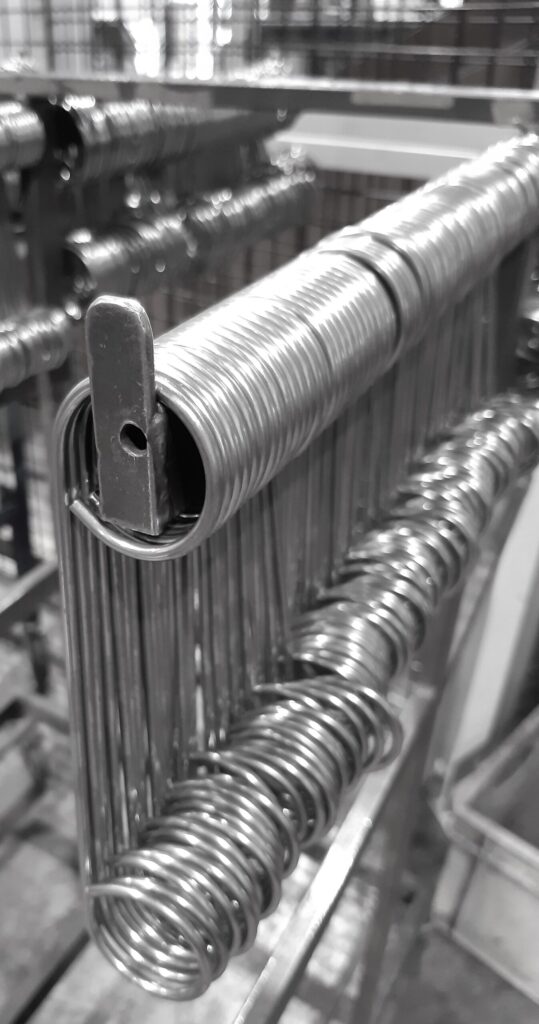

A questo punto, per bloccare gli anelli e realizzare una precisa puntatura del filo, sono stati progettati fermi ad incastro, realizzati internamente dalla nostra divisione Bonpez 3D printing con tecnologia di stampa SLS.
