Gancio espositore per biglietti

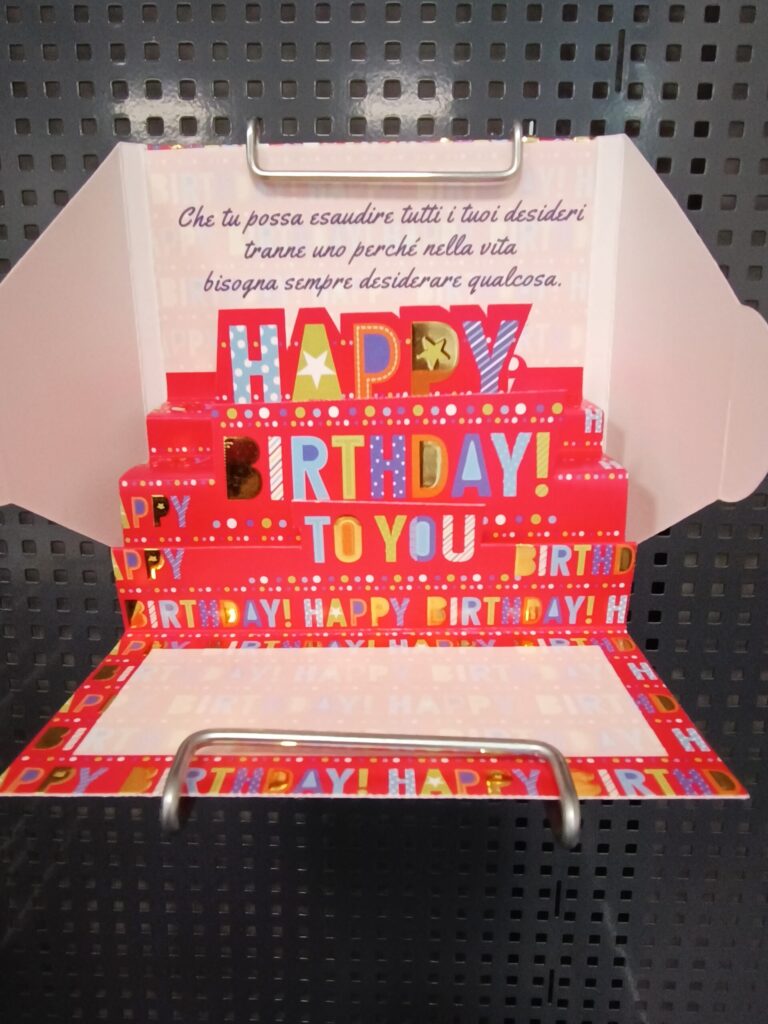

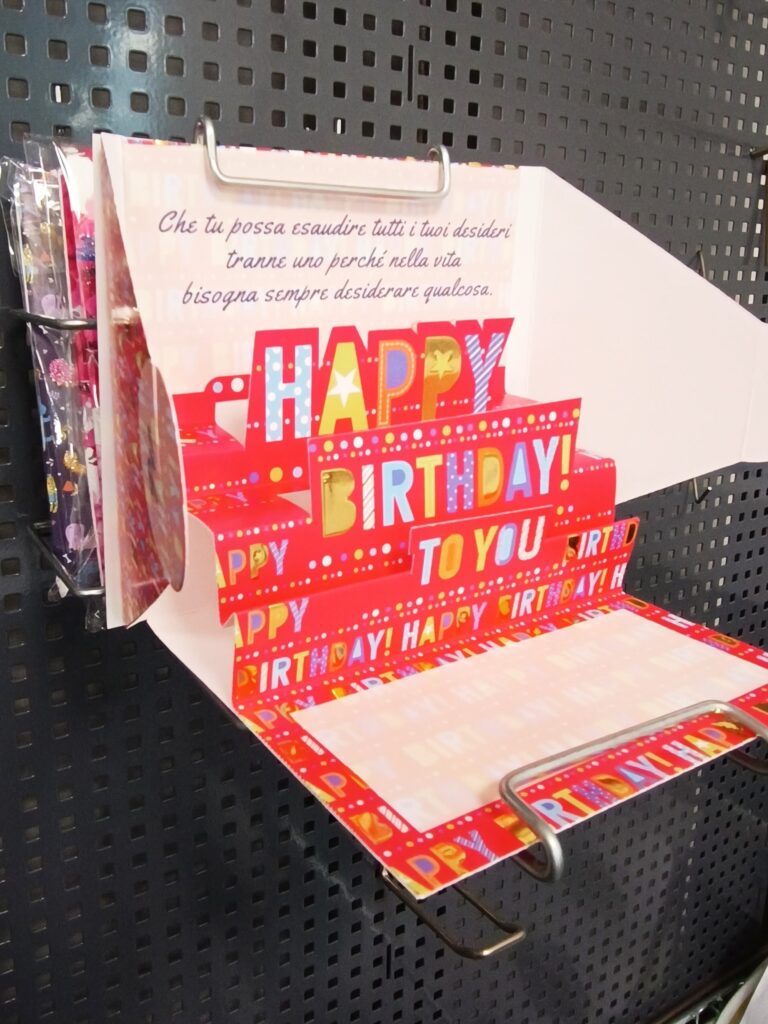

Il progetto nasce dalla necessità del cliente di creare un gancio personalizzato per pannello forato adatto all’esposizione di biglietti d’auguri e dotato anche di uno spazio contenitore per la vendita.

Problema

La realizzazione di un gancio su misura complesso ha richiesto un intervento tempestivo nello studio e nella realizzazione dell’attrezzatura più idonea da parte del nostro ufficio tecnico.

Il problema risiedeva nel permettere all’operatore di impugnare facilmente i semilavorati, saldamente ancorati in maschera, agevolando tutte le fasi di elettropuntatura nelle varie angolazioni pur avendo spazi di manovra ridotti.

Soluzione

L’ufficio tecnico ha valutato che fosse necessario dividere la fase di puntatura in due step. Questo avrebbe sia facilitato la progettazione del mascheraggio che migliorato i tempi di produzione.

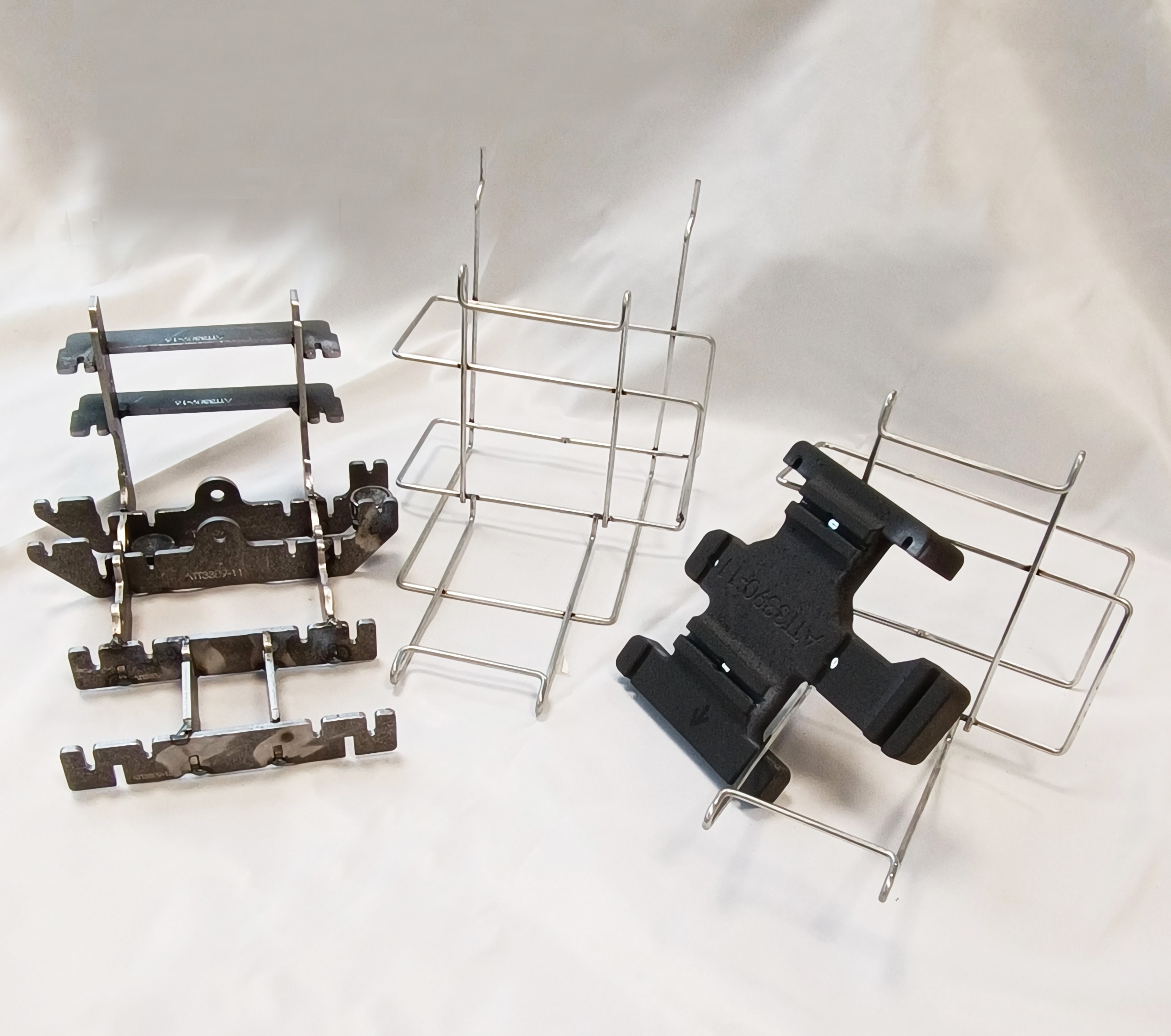

Conseguentemente sono state progettate due maschere distinte.

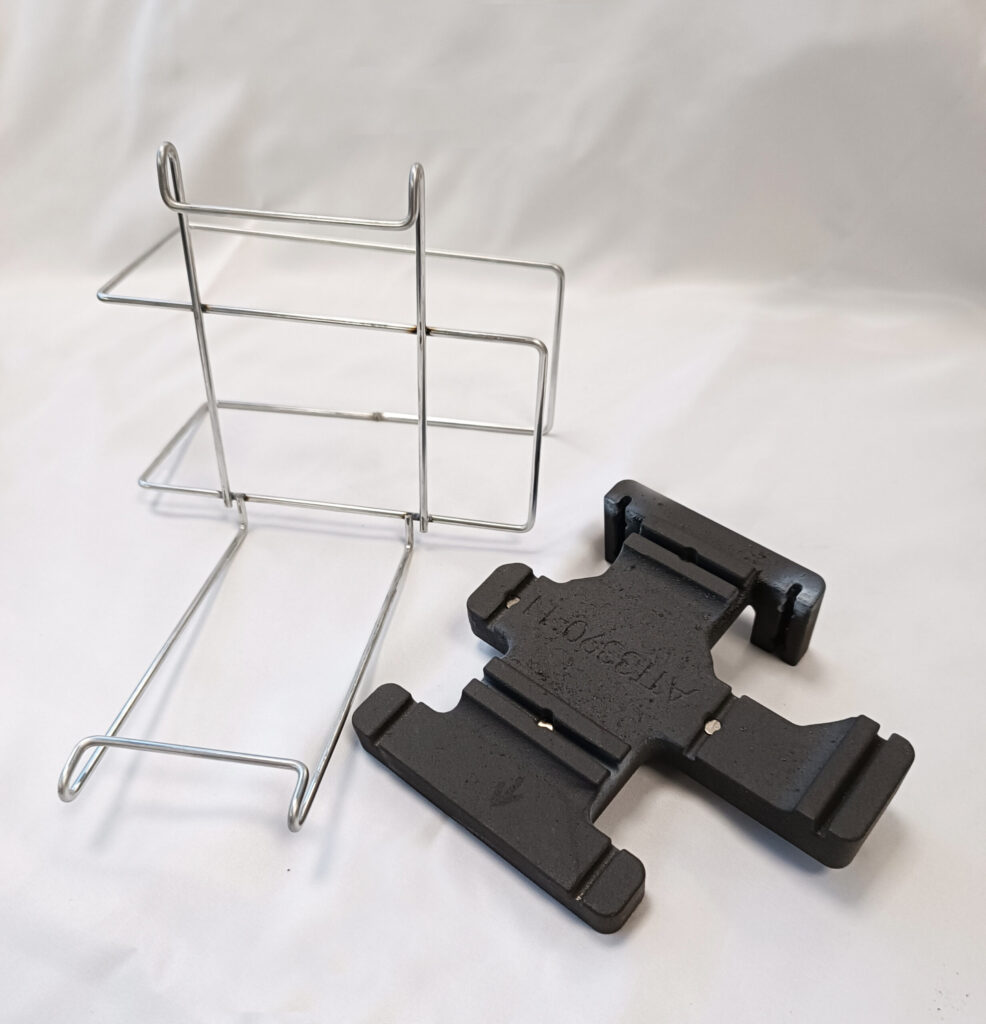

La prima ha riguardato l’assemblaggio della parte espositiva. La maschera è stata realizzata con la stampa 3D che ha consentito di creare degli incastri saldi e precisi. In poco tempo, tramite tecnologia SLS la maschera è stata realizzata in nylon 12 sgravando gli operatori del reparto attrezzeria che hanno potuto subito concentrarsi sulla seconda maschera.

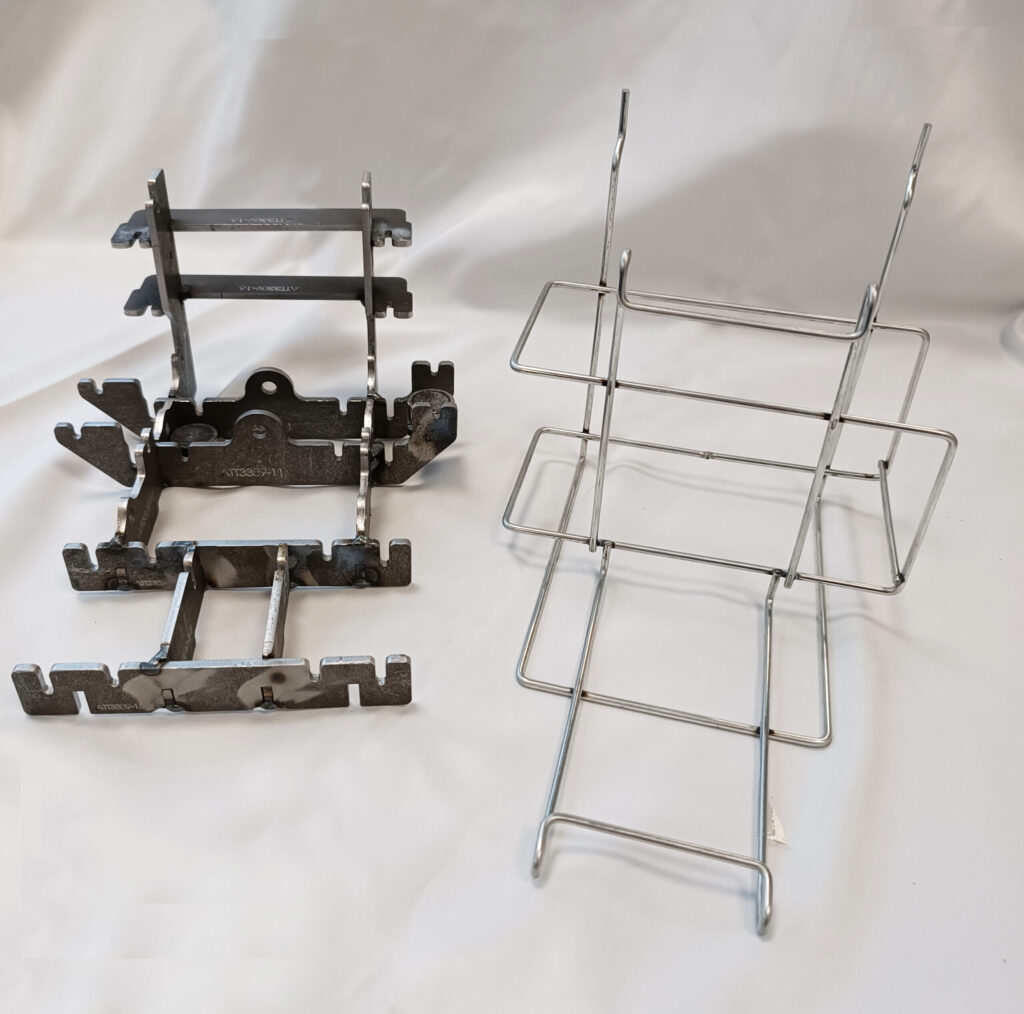

Quest’ultima è stata prodotta in ferro, secondo le tecniche tradizionali. Tagliata al laser ogni sua parte e saldata a MIG, il risultato è stata una maschera precisa adatta alle molteplici sollecitazioni di utilizzo e usura.

Questo gancio è il risultato di una collaborazione tra diversi reparti al fine di individuare la soluzione più efficace e ottimizzare al massimo l’efficienza.
