Griglia per forno in filo metallico

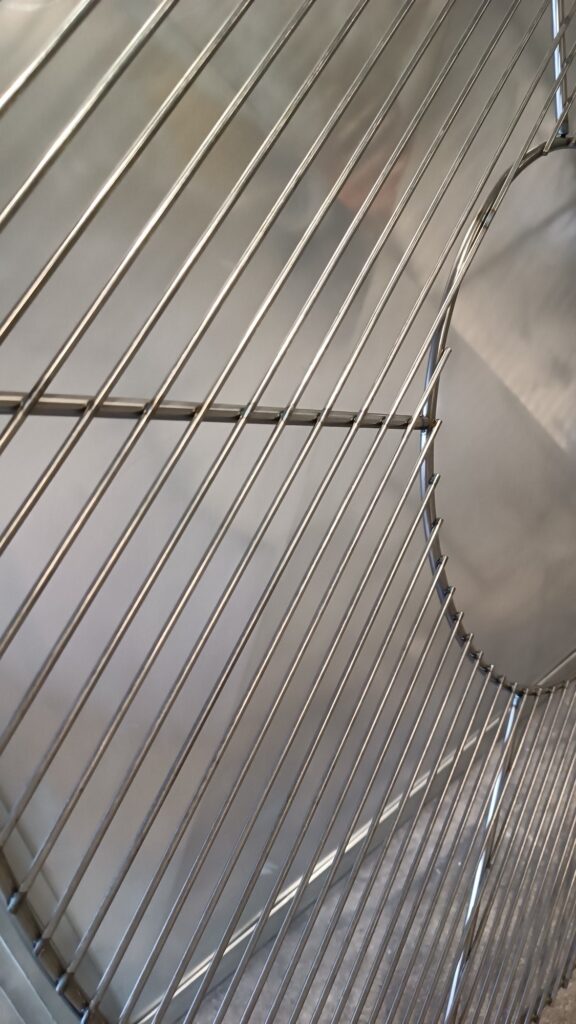

La richiesta del cliente era realizzare una griglia per forno professionale fuori standard, resistente, durevole e dalle dimensioni importanti.

Problema

Tale richiesta poteva essere soddisfatta soltanto garantendo punti saldi e precisi per ogni asta.
Il problema era dunque studiare un mascheraggio che garantisse il rispetto della geometria del pezzo e il distanziamento preciso dei fili.

Soluzione

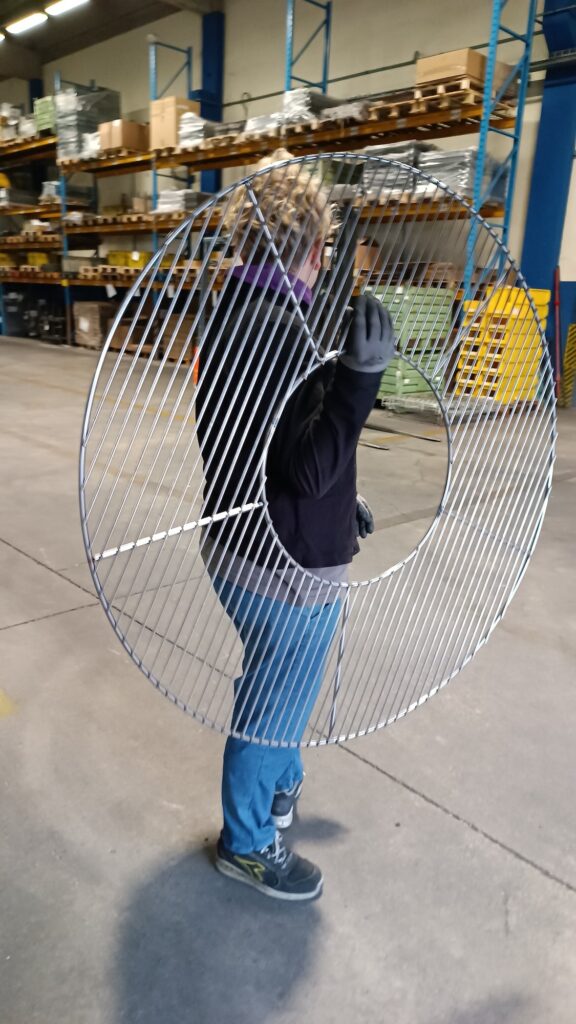

Inizialmente era stato pensato di realizzare questa imponente griglia da 1 metro di diametro con aste refilabili sull’anello esterno.

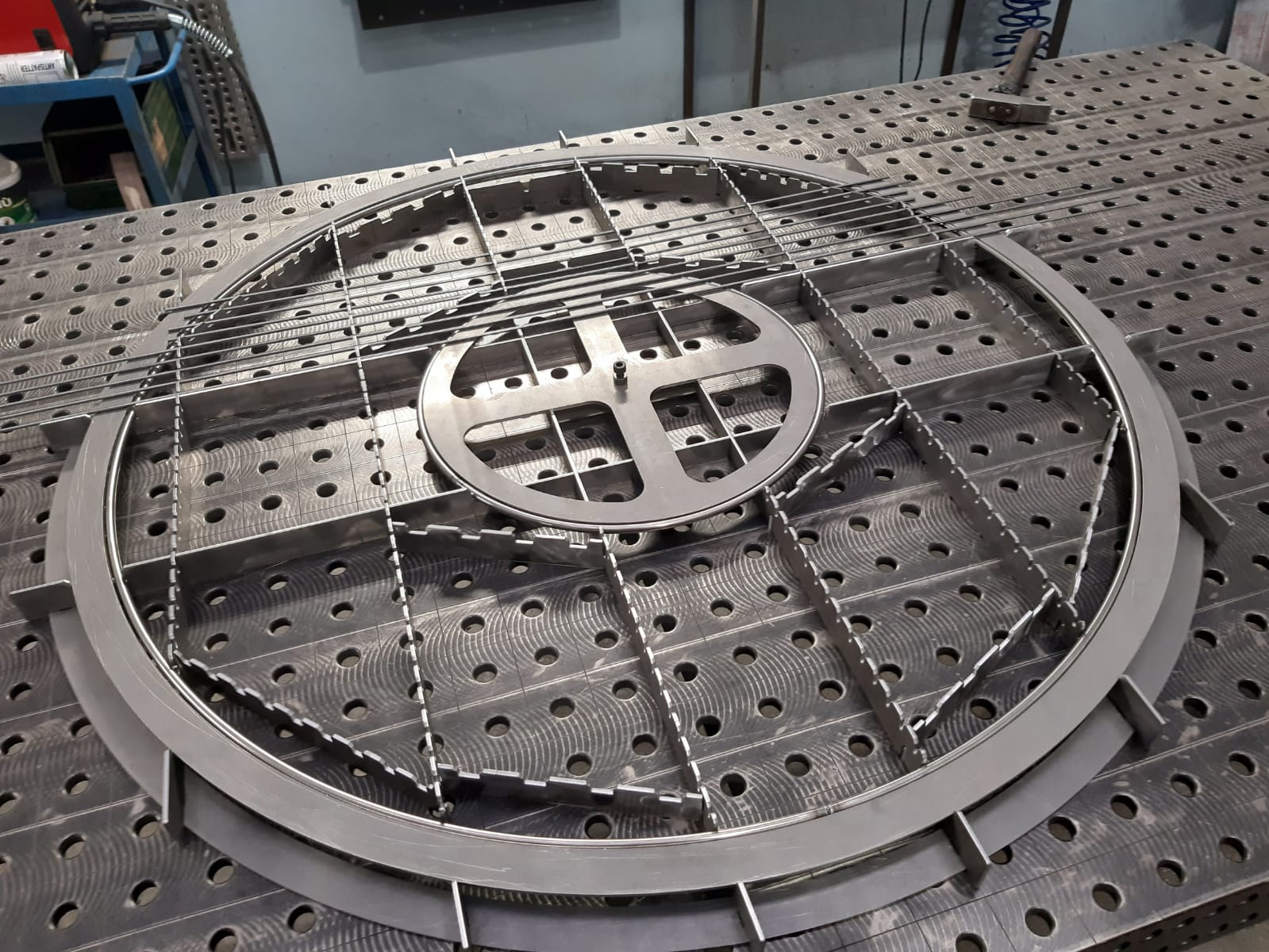

Solo successivamente lo studio di prodotto ha portato alla progettazione di una dima che prevedesse il perfetto alloggiamento di 81 aste tagliate a misura, utilizzando proprio l’anello esterno come fermo.

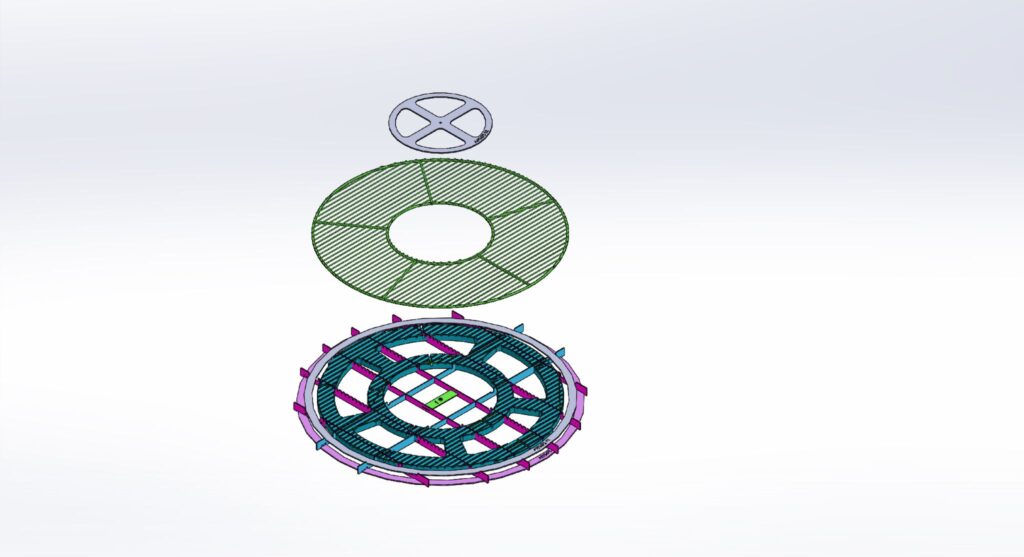

La maschera è stata progettata in lamiera, tagliata al laser, strutturata con intagli rigorosi per ridurre al minimo il gioco delle aste e garantendo così un’elettropuntatura salda e ordinata. Al tempo stesso si è deciso di rispondere all’esigenza dell’operatore di produzione di poter estrarre la griglia finita in modo agevole e rapido senza alcuno sforzo.

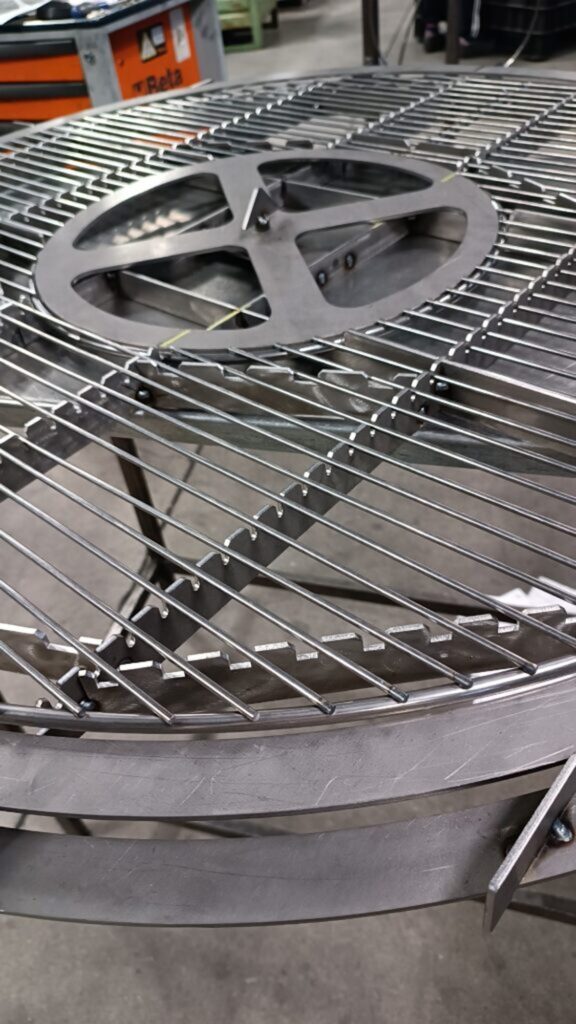

Per questo è stata creata in 3 pezzi, facilmente smontabile dall’operatore grazie un sistema di vite e incastri al millimetro.
