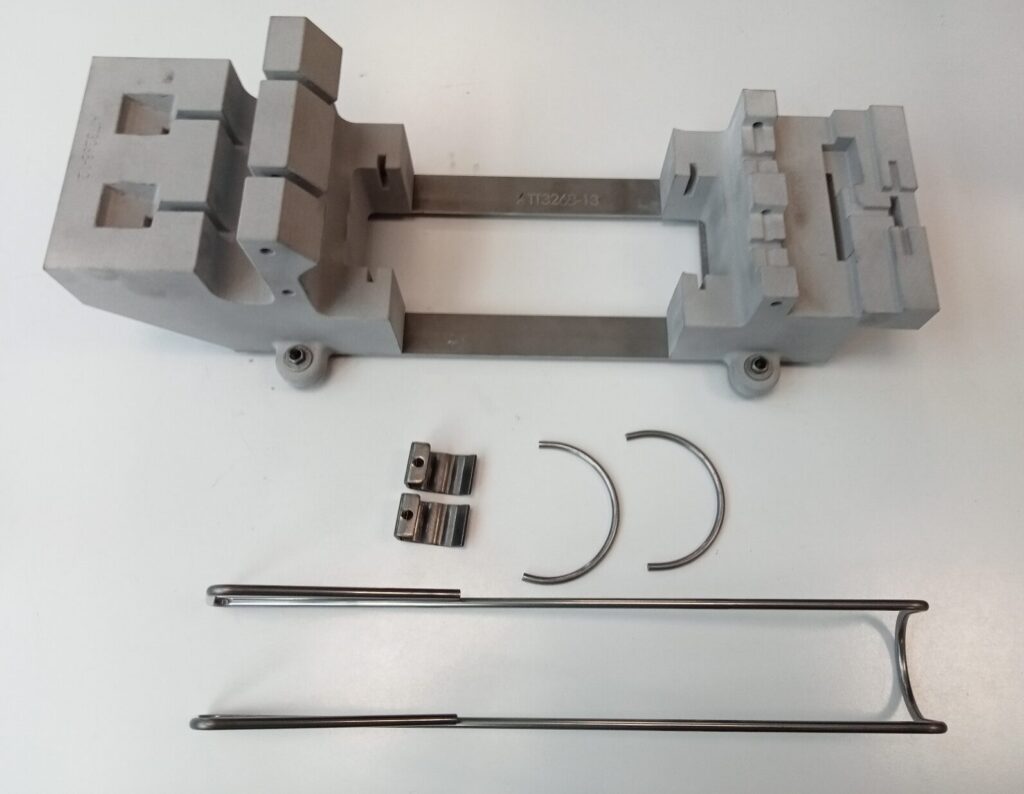

Maschera per puntatura gancio porta Minipimer

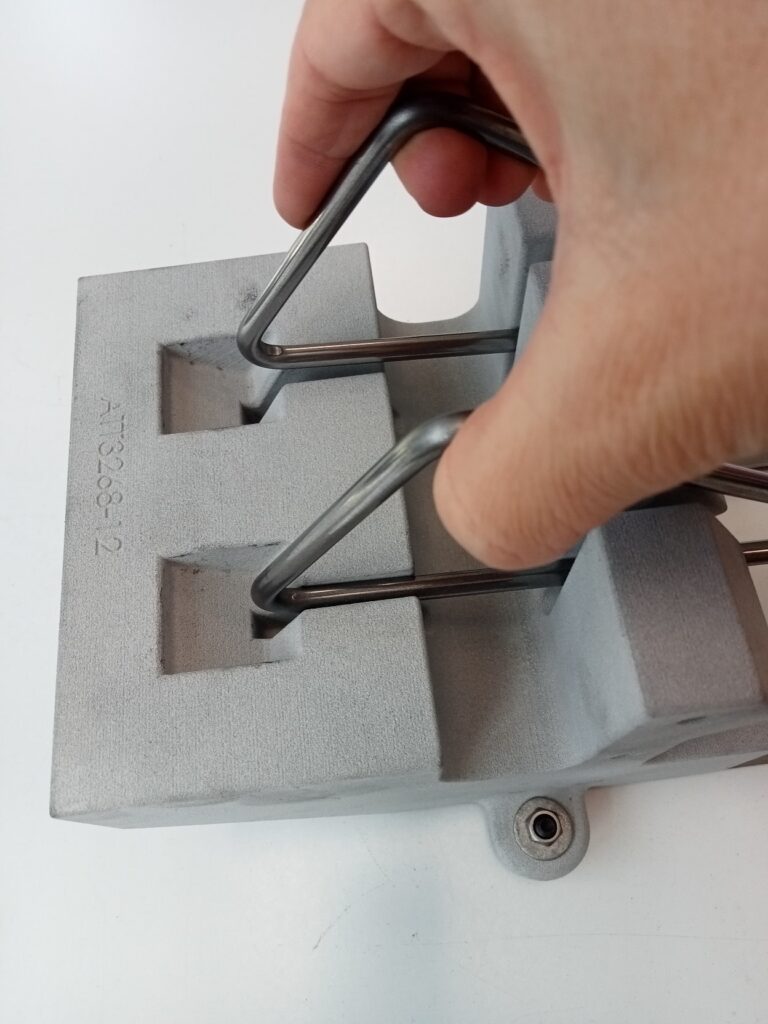

Per realizzare in modo preciso e veloce il gancio porta minipimer è stato necessario utilizzare un’attrezzatura dedicata: un sistema di bloccaggio dei pezzi che fosse intuitivo e pratico per l’operatore, al fine di velocizzare la lavorazione di puntatura senza perdere in qualità e precisione.

Problema

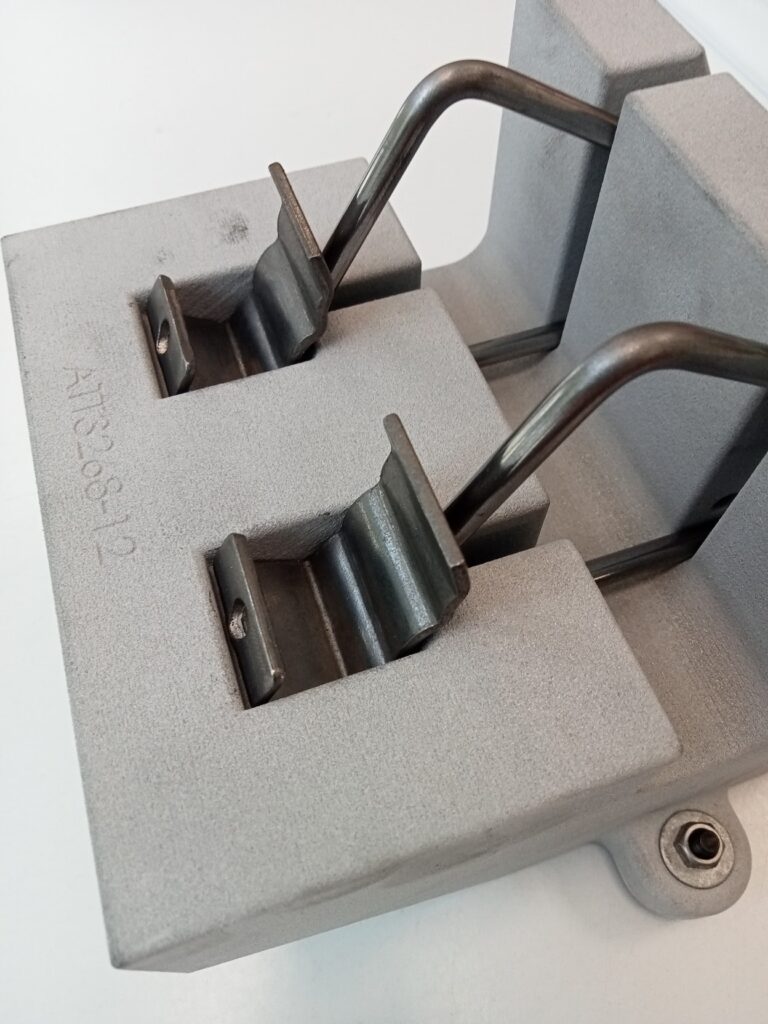

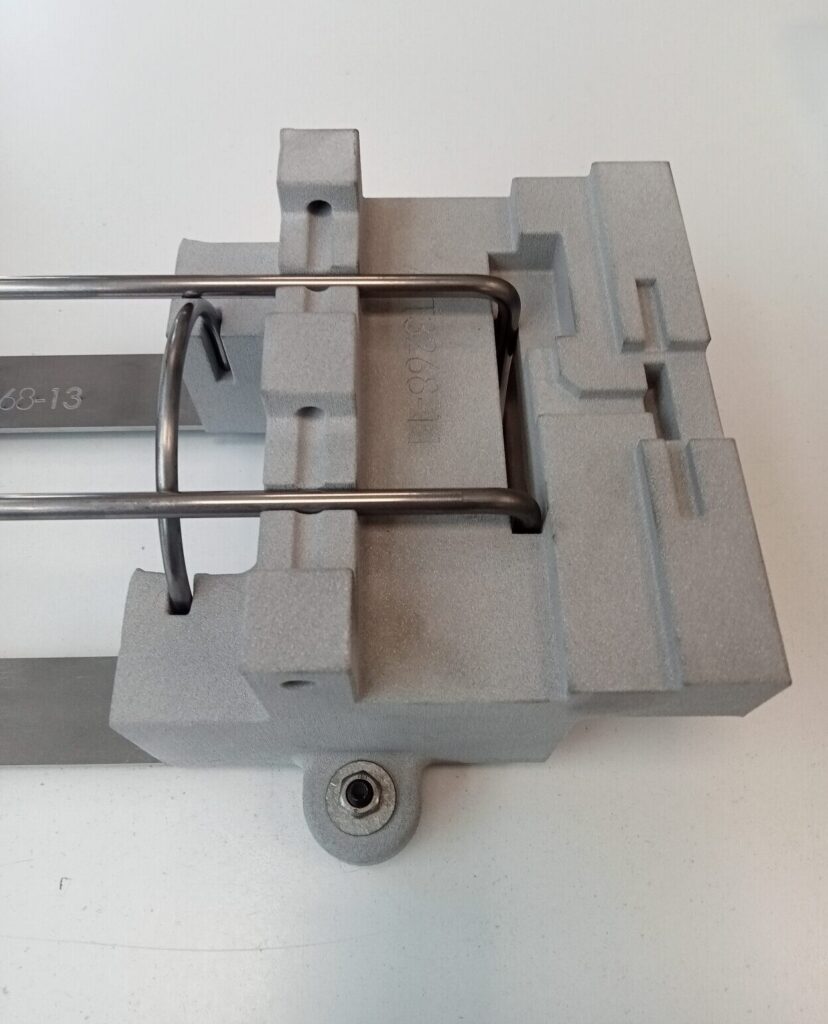

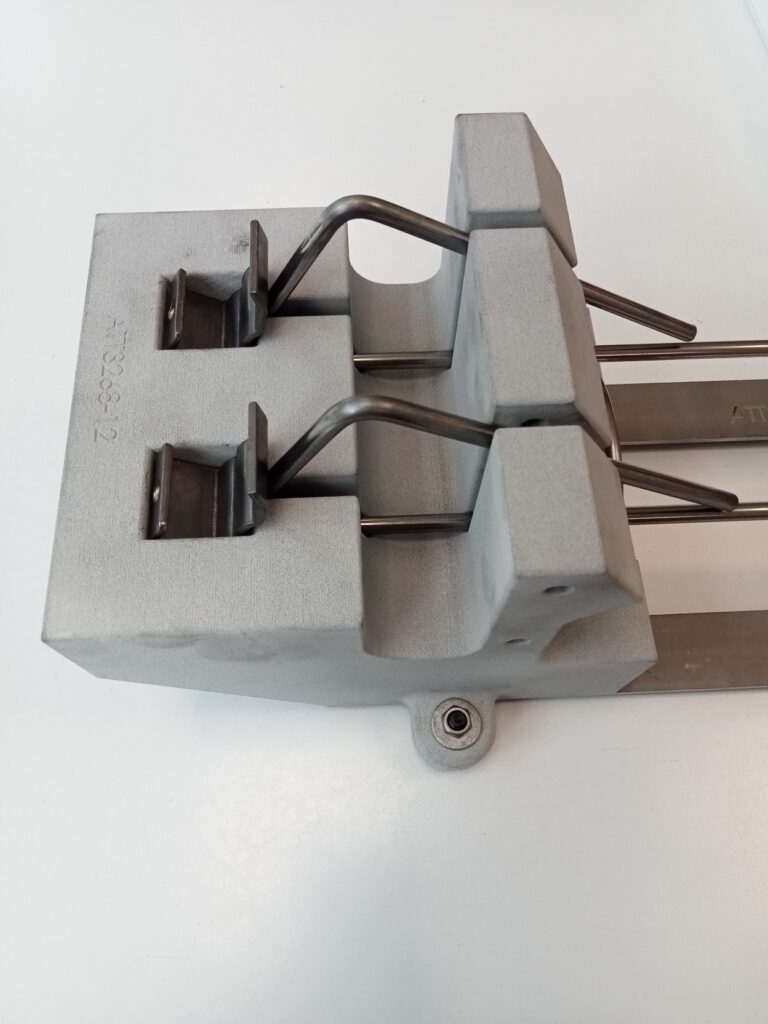

Per far fronte alle esigenze produttive, era fondamentale realizzare una maschera resistente e maneggevole e soprattutto una maschera dove l’incastro di ogni singolo elemento del minipimer fosse studiato con estrema accuratezza.

Le tradizionali maschere in ferro, infatti, non erano adeguate: oltre ad essere pesanti per l’operatore, sono, per alcuni articoli, complicate da realizzare, dovendo rispettare quote con tolleranze minime.

Soluzione

L’introduzione in azienda della stampa 3D ha permesso di affrontare il problema in modo innovativo.

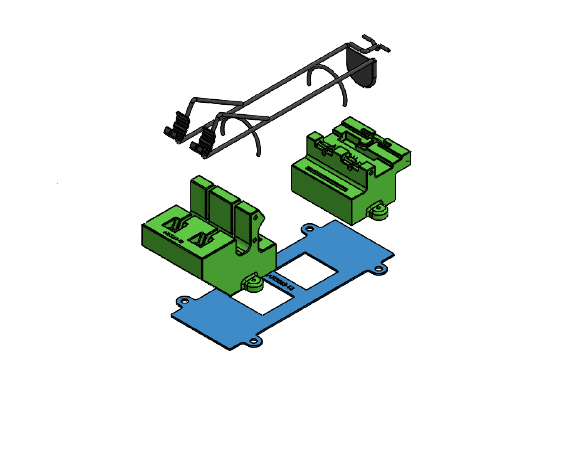

Partendo dallo studio del modello in digitale siamo riusciti ad ottenere una maschera precisa e senza spreco di risorse.

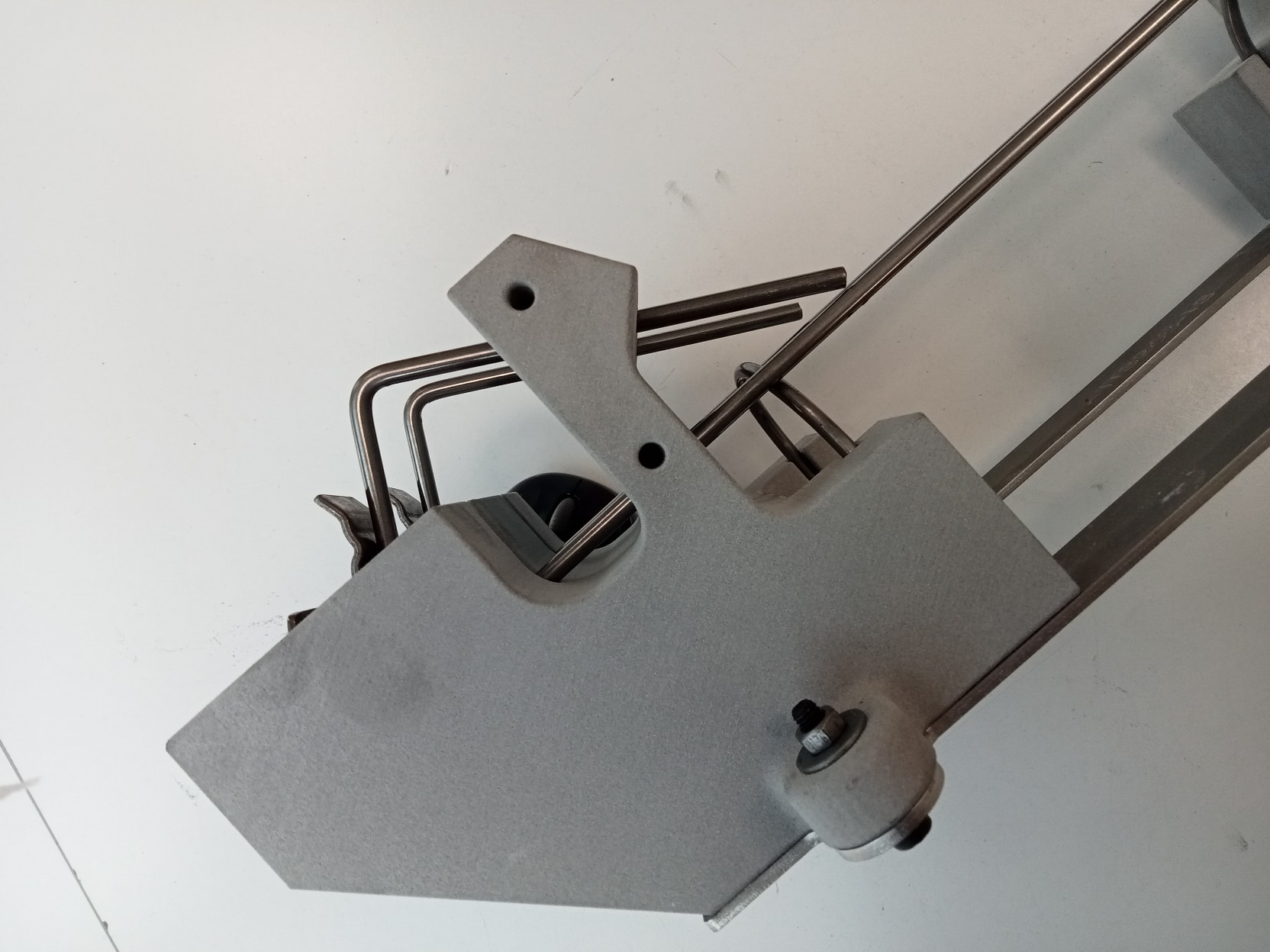

Per la realizzazione abbiamo utilizzato la stampa 3D a polvere in nylon 12 con carica di alluminio che garantisce resistenza all’uso prolungato mantenendo le quote a disegno.

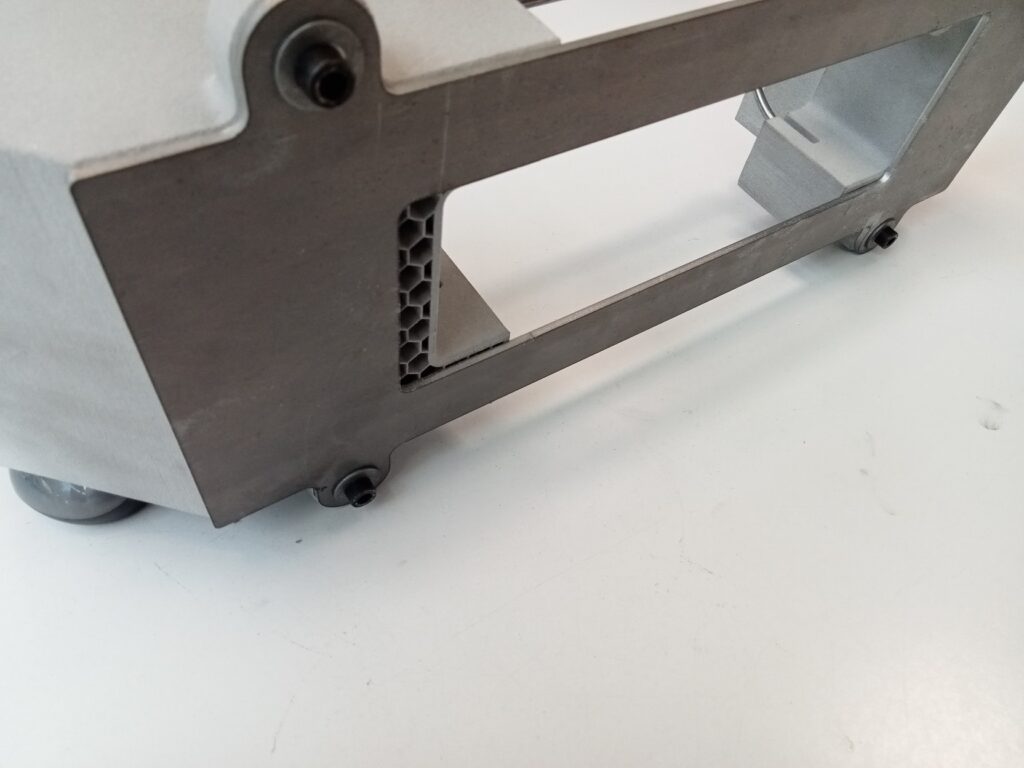

La lavorazione del taglio laser è stata un supporto fondamentale risolvendo al meglio il problema dell’unione e bloccaggio, alla equa distanza, dei due pezzi della maschera.
