Progettazione e realizzazione di un piano angolare raggiato

Problema: questione di millimetri

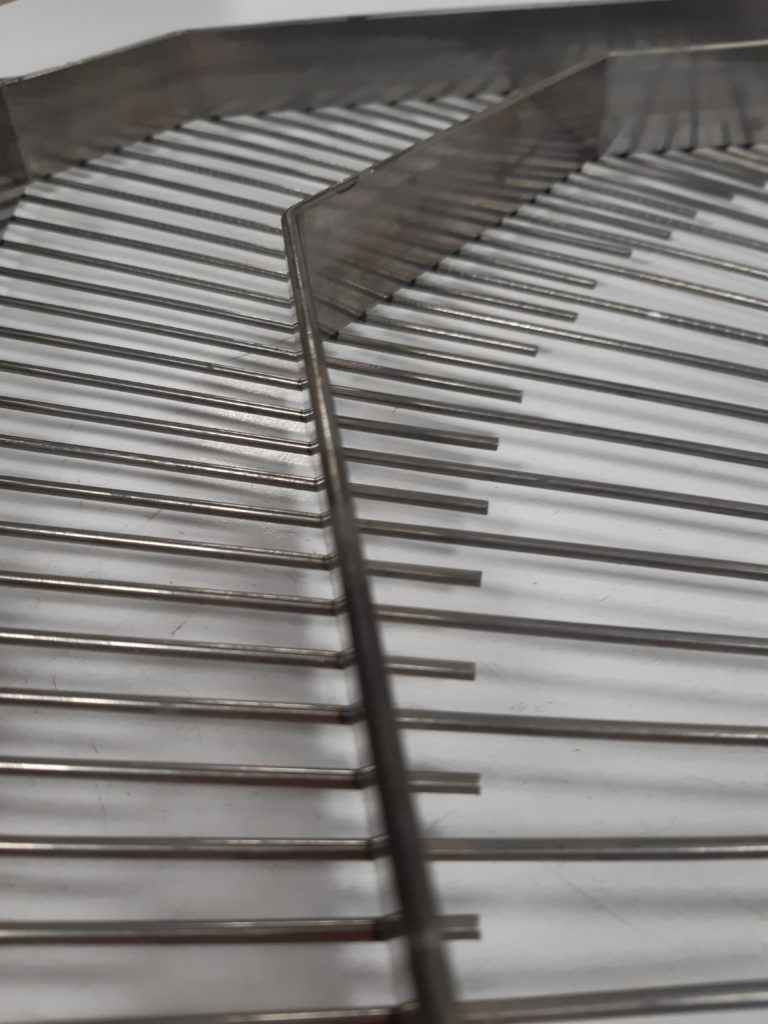

Progettare e realizzare un piano angolare raggiato è particolarmente complesso. L’esigenza nasceva dalla necessità del cliente di completare una speciale struttura espositiva a colonna con esposizione a 360 gradi. Di conseguenza gli angoli andavano ad incastro rendendo necessaria estrema accuratezza e precisione per ottenere la perfetta maschiatura in angolo.

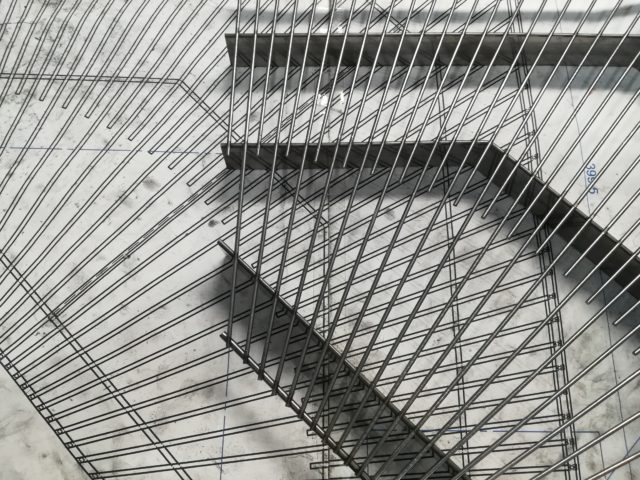

La problematica principale è infatti il rispetto della geometria del pezzo che presentava una serie di aste, alcune refilabili e altre necessariamente tagliate a misura, da posizionare in maschera in 47 sedi in modo corretto per una puntatura salda e sicura.

Soluzione

Per la produzione, Bonpez ha delineato un processo produttivo ben chiaro e definito al fine di evitare imperfezioni o errori di assemblaggio.

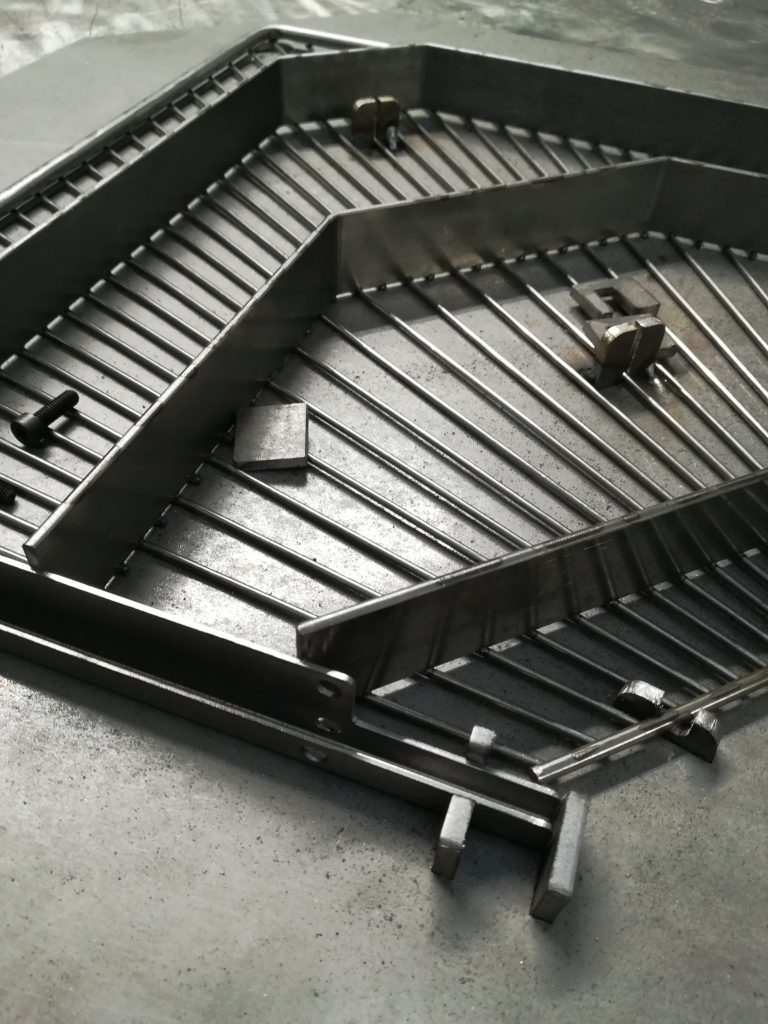

Nel rispetto delle geometrie, grazie al tagliato al laser ha realizzato le maschere di puntatura in modo millimetrico, per ridurre al minimo il gioco delle aste e garantirne la puntatura perfetta.

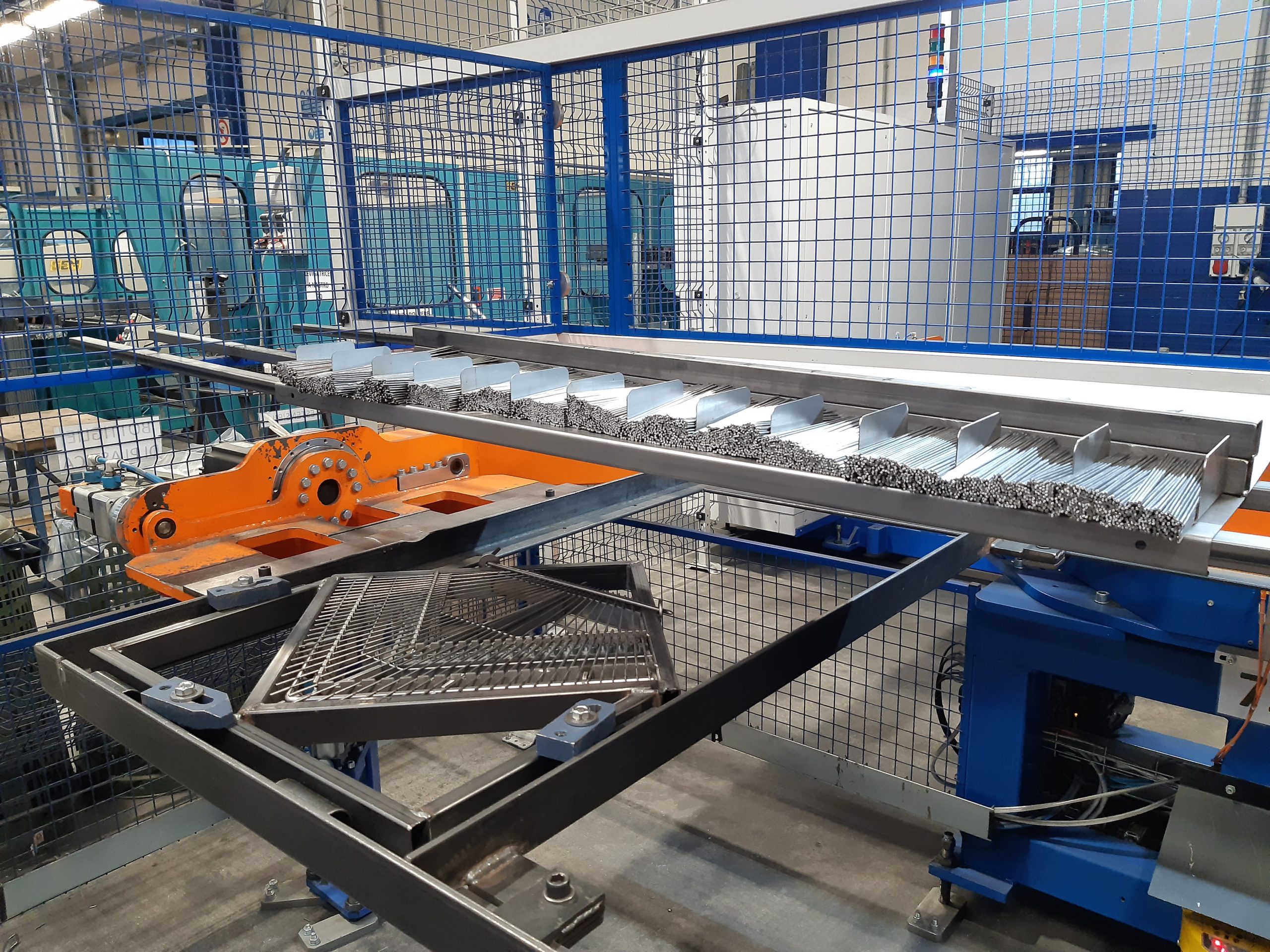

I supporti in lamiera sono stati tagliati e piegati ed è stato identificato il procedimento migliore affinché l’operatore potesse realizzare il carico della puntatrice automatica in modo funzionale ed efficiente.

La sfida è stata affrontata con successo grazie all’ufficio tecnico in sinergia con il reparto prototipi che ha apportato impercettibili modifiche al pezzo fino a raggiungere la perfezione richiesta.

Fondamentale è stato lo studio delle angolature e del distanziamento.
